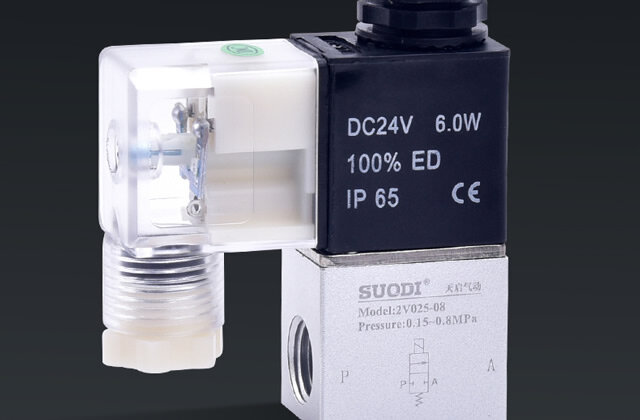

Nasıl kurulurpnömatik solenoid valf
I. Pnömatik Solenoid Valfın Çalışma Prensibi
Pnömatik solenoid valfin içinde, farklı konumlarda açılan açık deliklere sahip, sızdırmaz bir boşluk vardır. Pnömatik solenoid valfin her deliği farklı bir hava borusuna açılır. Boşluğun ortasında valf bulunur ve her iki tarafta iki elektromıknatıs bulunur. Mıknatıslardan birinin bobinine enerji verildiğinde valf gövdesi o tarafa çekilecektir.
Pnömatik solenoid valf, valf gövdesinin hareketini kontrol ederek farklı egzoz deliklerini bloke eder veya sızdırır. Giriş deliği her zaman açıktır ve yüksek-basınçlı gaz farklı egzoz borularına girecektir. Daha sonra pnömatik solenoid valfin hava basıncı silindirin pistonunu iter. Bu sayede pnömatik solenoid valfın elektromıknatısının akımı kontrol edilerek tüm solenoid valfin mekanik hareketi kontrol edilir.
II. Pnömatik solenoid valfler nasıl takılır
1. Solenoid valf ürünlerinin montajı için öncelikle pnömatik solenoid valf ürünlerinin çalışma aralığı koşullarının gerçek çalışma alanı koşullarıyla tutarlı olmasını sağlamak gerekir. Çalışma aralığını aşan solenoid valf ürünlerini montajına zorlamayın; aksi takdirde solenoid valfin zarar görmesi ve beklenmeyen durumlara yol açması kolaydır. Dikkat edilmesi gereken ana çalışma koşulları arasında işyerindeki güç kaynağı voltajı ve basınç aralığı, basınç farkı aralığı, ortamın özellikleri, ortam ve çalışma sıcaklığı vb. yer alır. Farklı çalışma ortamlarında ilgili solenoid valf ürünleri bulunur. Kullanıcılar çalışma ortamlarına uygun ürünleri seçebilmektedir. Uygun olmayan selenoid vana modellerini zorla monte etmeyiniz.
2. Solenoid valf ürünlerini monte ederken solenoid valfin ana bileşenleri olan bobine dikkat edilmelidir. Solenoid valf bobininin montajı boru hattına dikey olarak monte edilmeli ve boru hattı zeminle aynı seviyede tutulmalıdır. Aksi halde selenoid valf ürünlerinin çalışma esnasında arızalanma, çalışamama gibi olasılıkları çok yüksektir. Ancak özel çalışma ortamlarının gereksinimlerini karşılamak için dikey olarak monte edilebilen solenoid valf ürünleri de mevcuttur. Belirli modeller için kullanıcılar Lidian Valve Industry'nin satış personeline danışabilirler.
3. Bazı solenoid valf ürünlerinin çalışma prensibi elektromanyetizma ile ilgili olduğundan, iç mekan ve boru hatlarının temizliği gibi çalışma ortamı açısından nispeten yüksek gereksinimlere sahiptirler. Bu nedenle, kullanıcılar bunları fiilen kurduğunda, temizliğini sağlamak ve yabancı maddelerin solenoid valf ürünlerinin normal çalışmasını etkilemesini önlemek için boru hatlarını ve iç kısmı yıkamalı ve üflemelidir. Ayrıca çalışma sırasında solenoid valf ürünlerine yabancı cisim girmemesini sağlamak için boru hattına filtre süzgeçleri ve filtrelerin takılması gerekir.
4. Solenoid valf ürünleri sıklıkla su pompaları gibi sıvı taşıma ekipmanlarıyla birlikte kullanıldığından, fiili çalışma sırasında su darbesi olayı meydana gelebilir. Bu nedenle kullanıcıların pnömatik komponentli solenoid valf ürünlerini seçerken koç darbesine dayanıklı solenoid valf ürünlerini tercih etmeleri gerekmektedir.
5. Solenoid valf ürününün uzun süre çalışması gerekiyorsa, kullanıcılar, solenoid valf ürünü çalışırken ve arızalandığında bakımı kolaylaştırmak için fiili kurulum sırasında bir bypass kurmalıdır.
6. Vakum boru hatları ve özel durumlar dışında, genel solenoid valf ürünlerini monte ederken, solenoid valfin kurulum yönüne dikkat etmek önemlidir. Genellikle bir elektromanyetik valfin valf gövdesinde oka benzer bir işaret bulunur. Bu orta taşımanın yönünü gösterir.
7. Normalde açık ve normalde kapalı solenoid valfler birbirinin yerine kullanılamaz. Bu, solenoid valf bobininin yanmasına ve solenoid valfin servis ömrünün kısalmasına neden olacaktır. Bu nedenle gerçek kullanımda kullanıcıların solenoid valfi uzun süre açık tutmamaları gerekir.
III. Pnömatik Solenoid Valflerin Çalışma Yöntemleri
1. Pnömatik valfi çalıştırırken açma ve kapama yönü kapanmak için daima saat yönünde olmalıdır.
2. Boru hattı ağındaki pnömatik vanalar çoğunlukla elle açılıp kapatıldığı için açma kapama dönüş sayısı çok fazla olmamalıdır. Büyük- çaplı vanalar için bile 200 ile 600 tur arasında olmalıdır.
3. Boru hattının çalışma basıncı altında tek kişi tarafından açma ve kapama işlemini kolaylaştırmak için maksimum açma ve kapama torku 240 N-m olmalıdır.
4. Pnömatik valfin açma ve kapama uçları, insanların doğrudan yerden çalışabilmesi için standart boyutlarda ve yere bakan kare zıvana şeklinde olmalıdır. Tekerlekli vanalar yer altı boru şebekeleri için uygun değildir.
5. Pnömatik valflerin açılma ve kapanma derecesini gösteren gösterge paneli
① Pnömatik valflerin açılma ve kapanma derecesi için ölçek çizgileri, yön değiştirildikten sonra dişli kutusu kapağına veya gösterge panelinin dış kabuğuna tamamı yere bakacak şekilde dökülmelidir. Ölçek çizgileri, dikkat çekici hale getirmek için floresan tozuyla fırçalanmalıdır.
② İyi yönetim koşulları altında gösterge kadranı iğnesinin malzemesi paslanmaz çelik plaka olabilir; aksi halde boyalı çelik levha olmalıdır. Bunu yapmak için alüminyum levha kullanmayın.
③ Gösterge pimi dikkat çekicidir ve sıkı bir şekilde sabitlenmiştir. Açma kapama ayarı doğru yapıldıktan sonra perçinlerle kilitlenmelidir.
6. Pnömatik valf nispeten derine gömülmüşse ve çalıştırma mekanizması ile ekran paneli ile zemin arasındaki mesafe 21,5 metre ise, insanların yerden gözlemlemesini ve çalışmasını kolaylaştırmak için bir uzatma çubuğu olanağı sağlanmalı ve sağlam bir şekilde sabitlenmelidir. Yani boru hattı ağındaki vanaların açma kapama işlemleri kuyu içerisinde yapılmamalıdır.
Yukarıda pnömatik solenoid valf nasıl takılır içeriği yer almaktadır. İlgili daha fazla bilgi edinmek için şu adresi ziyaret edin:https://www.joosungauto.com/.
