nedirsolenoid valf?
Solenoid valf, valfin açılmasını veya kapanmasını sağlamak ve sıvı akışını kontrol etmek için solenoid bobin tarafından üretilen solenoid kuvvetini kullanan bir kontrol bileşenidir. Boru hattı kontrol proseslerinde yaygın olarak kullanılan aktüatörlerden biridir. Solenoid valf, solenoid bobine enerji verildiğinde üretilen, yayın basıncını yenen ve valf çekirdeğini harekete geçiren manyetik kuvvetle çalışır. Yalnızca bir solenoid bobinden oluşur, basit bir yapıya sahiptir, ucuzdur ve yalnızca açma-kapama işlevlerini yerine getirebilir. Solenoid valfler esas olarak sıvı ve gaz boru hatlarının açma-kapama kontrolü için kullanılır. Bunlar iki-konumlu DO kontrolüdür ve genellikle küçük boru hatlarının kontrolü için kullanılırlar.
Birkaç çeşit solenoid valf vardır
Prensiplerine göre üç ana kategoriye ayrılabilecek birçok solenoid valf türü vardır: doğrudan-etkili solenoid valfler, kademeli doğrudan-etkili solenoid valfler ve pilotla-çalışan solenoid valfler. Normal koşullar altında en sık kullanılanlar çek valfler, emniyet valfleri, yön kontrol valfleri, hız kontrol valfleri vb.'dir. Aşağıda farklı tipteki solenoid valflerin özelliklerine kısa bir giriş yer almaktadır.
1, doğrudan-etkili solenoid valf:
Güç verildiğinde, solenoid bobin kapatma elemanını valf yuvasından kaldırmak için bir solenoid kuvveti oluşturarak valfi açar. Elektrik kesildiğinde solenoid kuvveti kaybolur ve yay, kapatma elemanını valf yuvasına bastırarak valfi kapatır.
2, adım-adım adım-direkt-etkili solenoid valf:
Doğrudan-etkililiği ve pilot-çalışmayı birleştiren bir prensiptir. Giriş ve çıkış arasında basınç farkı olmadığında, enerji verildiğinde solenoid kuvveti doğrudan pilot deliğini ve ana valf pistonunu sırayla yukarı doğru kaldırarak valfi açar. Giriş ve çıkış başlangıç basıncı farkına ulaştığında, güç açıldıktan sonra-solenoid kuvveti önce pilot deliği açar ve ana valf pistonunun üst odasındaki basınç düşer. Böylece ana piston basınç farkı ve selenoid kuvvetin etkisiyle çekilir ve valf açılır. Elektrik kesildiğinde yay sıfırlama ile pilot delik kapatılır, ana pistonun üst haznesi basınçlandırılarak ana piston aşağıya doğru itilir ve valf kapatılır.
Birkaç tür solenoid valf vardır, solenoid valf isim plakalarının anlamı ve gaz yolunun montaj şeması

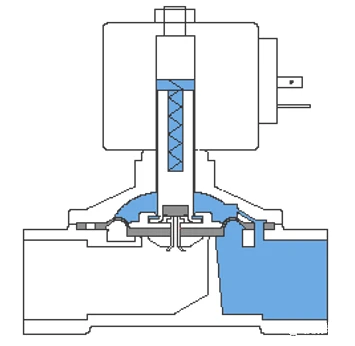

3, pilotla-çalışan solenoid valf:
Çalıştırıldığında solenoid kuvveti pilot deliği açarak ana valf pistonunun üst odasındaki basıncın düşmesine neden olur. Bu, ana pistonun üst ve alt bölmeleri arasında bir basınç farkı yaratır, sıvı basıncı ana pistonu hareket etmeye iter ve valf açılır. Elektrik kesildiğinde yay kuvveti pilot deliğini kapatarak ana pistonun üst haznesindeki basıncı artırır. Bu, ana pistonun üst ve alt hazneleri arasında bir basınç farkı yaratır; akışkan basıncı ve yay kuvveti, valfi kapatmak için ana pistonu aşağı doğru iter.
Birkaç tür solenoid valf vardır, solenoid valf isim plakalarının anlamı ve gaz yolunun montaj şeması
on iki
Solenoid valflerin ilgili isim plakaları vardır. Solenoid valflerin etiketlerindeki sembollerin anlamlarını tanıtmak için başka bir örnek alalım:
DC24V/AC110V giriş voltajı, 50Hz/60Hz frekans ve 6,0VA 6W'lık bobin gücüdür. "Voltaj aralığı" voltaj aralığını ifade eder. AMP.58mA maksimum giriş akımıdır; Temp.rise35 derece, 35 santigrat derecelik bir sıcaklık artışını ifade eder. 100%ED, bobinin 24 saat boyunca çalıştırılabileceğini gösterir. IP, bu bobinin koruma seviyesini ifade eder. 6, toza-geçirmezlik ve 5, suya-geçirmezlik anlamına gelir.
Birkaç tür solenoid valf vardır, solenoid valf isim plakalarının anlamı ve gaz yolunun montaj şeması
Endüstriyel üretim kontrolünde pnömatik solenoid valfler ve silindirler sıklıkla birlikte kullanılır. Örnek olarak çift-etkili bir silindiri ele alırsak, bunun iki hava odası vardır. Çalışma sırasında yalnızca bir hava odası havalandırılır. Hava odasına giren hava kaynağının yönünü sürekli değiştirerek ve iki-konumlu beş- yollu solenoid valf ile işbirliği yaparak, valfin açılması ve kapanması sağlanabilir. Solenoid valf silindire bağlandığında, P hava kaynağına, A valfi açmak için arayüze bağlanan organa ve B ise valfi kapatmak için arayüze bağlanan hava borusuna bağlanır. Egzoz sırasında oluşan gürültüyü ortadan kaldırmak için iki egzoz deliğine susturucu bağlanabilir. Aşağıdaki resim solenoid valfin hava yolunun montaj şemasıdır. Sadece bu şekilde bağlayın ve kullanılabilir.
Yukarıda çeşitli tipte solenoid valfler, solenoid valf isim plakalarının anlamı ve gaz yolu içeriğinin montaj şeması bulunmaktadır. İlgili daha fazla bilgi edinmek için https://www.joosungauto.com/ adresini ziyaret edebilirsiniz.
